পণ্যের বিবরণ:
|
| নাম: | লেদ জন্য 2 অক্ষ ডিজিটাল রিডআউট | ণশড: | GS10 |
|---|---|---|---|
| সমাধান: | 0.005 মিমি | Meas. পরিমাপের। length লম্বা: | 50-1250mm |
| বিদ্যুৎ সরবরাহ: | ডিসি 5 ভি | আউটপুট সিগন্যাল: | TTL এর |
| repeatability: | ± 2 μm | কী খুঁজতে হবে: | 2 এক্সিস ড্রো |
| লক্ষণীয় করা: | ডিজিটাল রিডআউট অপটিকাল লিনিয়ার স্কেল,1250 মিমি ই্যাসন অপটিকাল লিনিয়ার স্কেল,জিএস 10 ডিজিটাল লিনিয়ার পরিমাপ স্কেল |
||

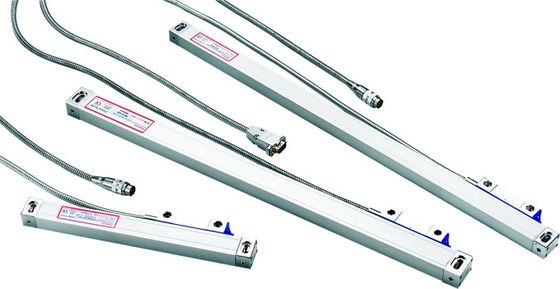

এ্যাসন 2 এক্সিস ডিজিটাল রিডআউট মেশিন সরঞ্জামগুলির জন্য অপটিকাল লিনিয়ার স্কেল
পণ্যের বিবরণ
| জিএস 10 | জিএস 11 | জিএস 12 | জিএস 13 | জিএস20 | জিএস 21 | জিএস 22 | জিএস 23 | জিএস 30 | জিএস 31 | জিএস 32 | জিএস 33 | ||
| স্ট্যান্ডার্ড পরিমাপ | কাচের স্কেল - গ্রেটিং সময়কাল: 20μm (0.02 মিমি) | ||||||||||||
| অপটিকাল সনাক্তকরণ সিস্টেম | সংক্রামিত ইনফ্রারেড সিস্টেম: তরঙ্গ দৈর্ঘ্য 880 মিমি | ||||||||||||
| স্লাইড ক্যারিয়ার সিস্টেম | উল্লম্ব পাঁচটি বিয়ারিং সমর্থনকারী সিস্টেম | 45 ° পাঁচটি বিয়ারিং সমর্থনকারী সিস্টেম | উল্লম্ব পাঁচটি বিয়ারিং সমর্থনকারী সিস্টেম | ||||||||||
| রেজোলিউশন | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | 5μm | 1μm | |
| পরিমাপ ভ্রমণ | 100-1200 মিমি | দৈর্ঘ্যে প্রতি 50 মিমি স্পেক। | পাওয়া যায় না | দৈর্ঘ্যে প্রতি 50 মিমি স্পেক। | |||||||||
| 1300-3000 মিমি | পাওয়া যায় না | দৈর্ঘ্যে প্রতি 100 মিমি স্পেক। | দৈর্ঘ্যে প্রতি 50 মিমি স্পেক।500 মিমি অবধি | ||||||||||
| সঠিকতা | 100-450 মিমি | Μ 8μm | Μ 5μm | Μ 8μm | Μ 5μm | - | Μ 8μm | Μ 5μm | Μ 8μm | Μ 5μm | |||
| 500-800 মিমি | Μ 10μm | Μ 8μm | Μ 10μm | Μ 8μm | - | - | |||||||
| 1050-2000 মিমি | Μ 15μm | Μ 12μm | Μ 15μm | Μ 12μm | - | - | |||||||
| 1300-3000 মিমি | - | Μ 25μm | - | ||||||||||
| পুনরাবৃত্তিযোগ্যতা | 2μm (0.002 মিমি) | ||||||||||||
| হিস্টেরিস | 3μm (0.003 মিমি) | ||||||||||||
| সুরক্ষা | আইপি 53 | ||||||||||||
| বিদ্যুৎ সরবরাহ | ডিসি 5 ভি ± 5% | ||||||||||||
| আউটপুট সিগন্যাল | টিটিএল | টিটিএল | 422 | 422 | টিটিএল | টিটিএল | 422 | 422 | টিটিএল | টিটিএল | 422 | 422 | |
ইনস্টলেশন মাত্রা
জিএস 10 / জিএস 11 / জিএস 12 / জিএস 13 সিরিজ
জিএস20 / জিএস 21 / জিএস 22 / জিএস 23 সিরিজ
জিএস 30 / জিএস 31 / জিএস 32 / জিএস 33 সিরিজ
সংযোগকারী ইন্টারফেস
DSUB 9PIN
| পিন | টিটিএল | 422A | ||
| সিগন্যাল | কেবল | সিগন্যাল | কেবল | |
| ঘ | - | - | এ- | হলুদ |
| ঘ | 0 ভি | কমলা | 0 ভি | সাদা |
| ঘ | - | - | বি- | লাল |
| ঘ | জিএনডি | জিএনডি | জিএনডি | জিএনডি |
| ৫ | - | - | আর- | কালো |
| । | ক | হলুদ | ক | সবুজ |
| 7 | 5 ভি | লাল | 5 ভি | বাদামী |
| 8 | খ | সবুজ | খ | নীল |
| 9 | আর | বাদামী | আর | ধূসর |
DIN 7PIN
| পিন | কেবল | টিটিএল |
| ঘ | কমলা | 0 ভি |
| ঘ | - | - |
| ঘ | হলুদ | ক |
| ঘ | সবুজ | খ |
| ৫ | লাল | 5 ভি |
| । | বাদামী | আর |
| 7 | গ্রাউন্ড | জিএনডি |
| কেস | গ্রাউন্ড | জিএনডি |
পণ্যের বর্ণনা
উন্নত অপটিকাল পরিমাপ সিস্টেম
জিএস সিরিজের আইশের স্লাইড ক্যারিয়ার, অপটিকাল গ্রেটিং লিনিয়ার ট্রান্সডুসারের জন্য পাঁচটি বিয়ারিং ডিজাইন ব্যবহার করে যা আজকের বাজারের সবচেয়ে নির্ভরযোগ্য সিস্টেম ডিজাইন হিসাবে প্রমাণিত হয়েছে।
পাঠক হেড एजিং টেস্টিং
পাঠক হেড এলইডি এবং পিসিবি এর গুণমান পরীক্ষা করতে, সমস্ত পাঠক প্রধান সমস্ত উত্পাদন প্রক্রিয়া জুড়ে আমাদের মান পরিচালন ব্যবস্থায় উত্তীর্ণ হয়েছে তা নিশ্চিত করার জন্য, সমস্ত এ্যাসন লিনিয়ার স্কেলটি 72 ঘন্টার মধ্যে বার্ধক্য পরীক্ষা করতে হবে।
100% লেজারের ক্রমাঙ্কন
সমস্ত গ্লাস গ্রেটিং ট্রান্সডুসার পৃথকভাবে পরিদর্শন করা হয় এবং স্পেসিফিকেশনগুলি মাপার নির্ভুলতার সাথে 100% মাপসই করে তা নিশ্চিত করার জন্য আমাদের ইন-হাউস লেজার ইন্টারফেরোমিটার দ্বারা ক্যালিব্রেট করা হয়।

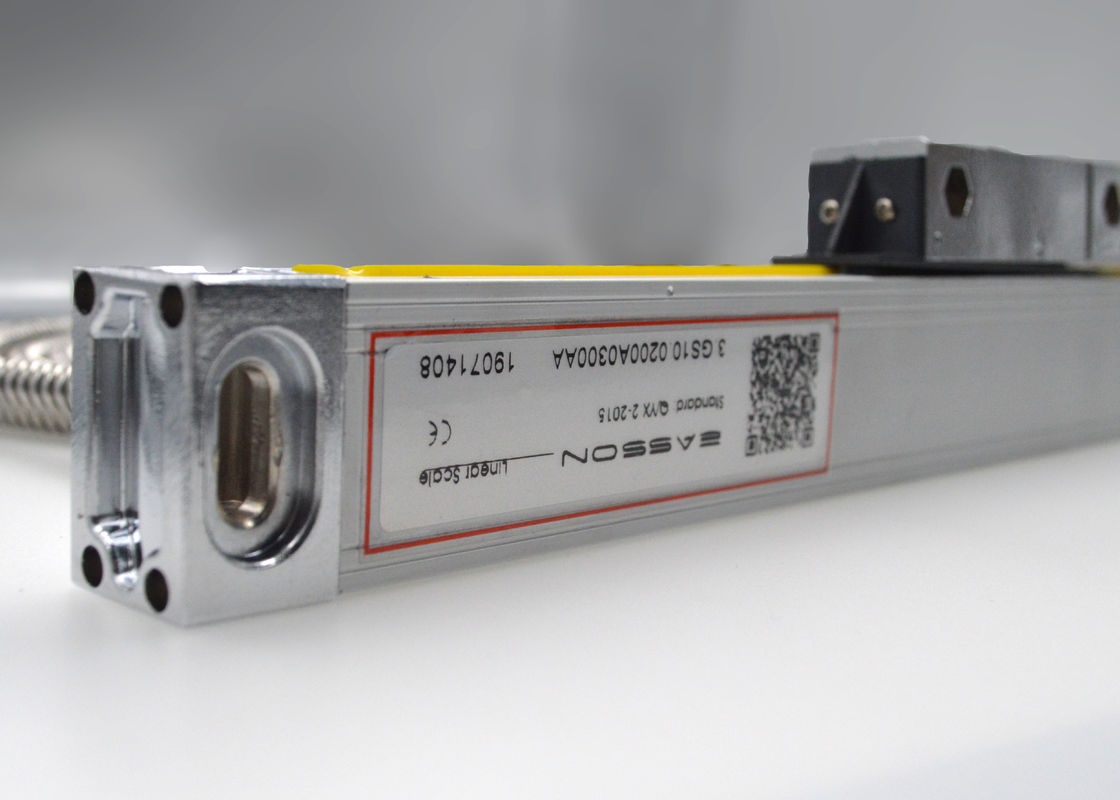

নির্ভুলতা প্রতিবেদন
প্রতিটি লিনিয়ার স্কেল একটি কিউআর কোড দিয়ে মুদ্রিত হয়, যা ব্যবহারকারীদের কারখানার তদন্তের যথার্থতা রিপোর্ট দেখার পক্ষে সুবিধাজনক।
