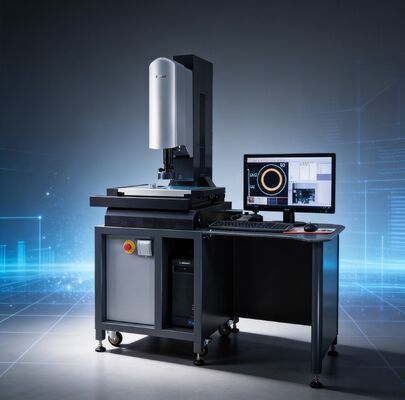

SP-3020 স্বয়ংক্রিয় দৃষ্টি ভিডিও পরিমাপ মেশিন 3 অক্ষ 0.01μm পরম রৈখিক স্কেল সহ
ডিভাইস অ্যাপ্লিকেশন
SPARTAN 3020 ভিডিও পরিমাপ মেশিনটি বিভিন্ন নির্ভুল ইলেকট্রনিক্স, ওয়েফার প্রযুক্তি, কাটিয়া সরঞ্জাম, প্লাস্টিক, স্প্রিংস, স্ট্যাম্পিং যন্ত্রাংশ, সংযোগকারী, ছাঁচ, দ্বি-মাত্রিক অনুলিপি, অঙ্কন, প্রকৌশল উন্নয়ন, ধাতব প্লাস্টিক, পিসিবি বোর্ড, পরিবাহী রাবার, মোবাইল ঘড়ি, পাউডার, মোবাইল ঘড়ি ইত্যাদিতে ব্যাপকভাবে ব্যবহৃত হয়। ফার্মাসিউটিক্যাল শিল্প, অপটিক্যাল ফাইবার ডিভাইস, স্বয়ংচালিত প্রকৌশল, মহাকাশ, বিশ্ববিদ্যালয়, বৈজ্ঞানিক গবেষণা ইনস্টিটিউট এবং অন্যান্য ক্ষেত্রগুলিতে বিস্তৃত অ্যাপ্লিকেশন রয়েছে।
কাজের নীতি
কাজের টেবিলে একটি ওয়ার্কপিস রাখার সময়, ডিভাইসের ট্রান্সমিশন বা প্রতিফলিত আলোর মাধ্যমে এর চিত্রটি কম্পিউটারে ক্যাপচার করা হয় এবং রপ্তানি করা হয়, তারপর ভিডিওর মতো সফ্টওয়্যার ফাংশন ব্যবহার করে, কাজের টেবিলের অনুবাদের সাথে একসাথে পরিমাপ করে, সমন্বয় সংগ্রহ করে, ব্যবহারকারী বৃত্ত, লাইন, ওয়ার্কপিসের দূরত্বের মতো পরিমাপ করতে পারে।
প্রযুক্তিগত স্পেসিফিকেশন
| মডেল |
SP-3020 |
এসপি-4030 |
SP-6050 |
| পরিমাপ ভ্রমণ (মিমি) |
300x200x200 |
400x300x250 |
600x500x300 |
| সামগ্রিক মাত্রা (মিমি) |
1200x720x1600 |
1250x900x1600 |
1350x1000x1850 |
| কাজের টেবিল গ্লাস সাইজ(মিমি) |
339x239x10 |
439x339x12 |
648x548x18 |
| ওজন (কেজি) |
280 |
410 |
1700 |
| সর্বোচ্চ টেবিল লোড (কেজি) |
30 |
30 |
30 |
| পরিমাপের সঠিকতা (μm) |
1.5+L/200 |
2+L/150 |
| পুনরাবৃত্তিযোগ্যতা(μm) |
2 |
| বিবর্ধন |
অপটিক্যাল ম্যাগনিফিকেশন 0.7-4.5X, ইমেজ ম্যাগনিফিকেশন 20-125X |
| অক্ষ প্রদর্শন রেজোলিউশন |
0.00001 মিমি (0.01μm) |
| লাইটিং সিস্টেম |
দুটি লেজার পজিশনিং সিস্টেমের সাথে আটটি এলাকা আলোর উত্স |
| অপারেশন মডেল |
স্বয়ংক্রিয়, মাউস, জয়স্টিক বা কীবোর্ড দ্বারা নিয়ন্ত্রণ |
| লেন্স |
স্বয়ংক্রিয় জুম, স্বয়ংক্রিয় ফোকাস অপটিক্যাল সমাক্ষীয় লেন্স |
| ভিশন সিস্টেম |
1.3 মিলিয়ন ডিজিটাল হাই-ডেফিনিশন নেটওয়ার্ক ক্যামেরা |
চারিত্রিক বৈশিষ্ট্য
1.পরম রৈখিক স্কেলের X/Y/Z 3 অক্ষগুলি 0.01 μm পর্যন্ত রেজোলিউশন সহ স্বাধীন গবেষণা এবং বিকাশ করা হয়েছে
2. F3 উচ্চ নির্ভুলতা বন্ধ লুপ অটো জুম লেন্স।
3. ইথারনেট ট্রান্সমিশন ব্যবহার করে দৃষ্টি পরিমাপের মেশিনের বিশেষ ডিজাইন করা মোশন কন্ট্রোলার, যা দক্ষ এবং নির্ভরযোগ্য সিস্টেম, অস্থির ইউএসবি ট্রান্সমিশনের অসুবিধা সমাধান করতে পারে।
4. ইমেজ প্রসেসরের উচ্চ-রেজোলিউশন SONY CMOS সেন্সর যাতে ইমেজ পরিষ্কার এবং দাগ ছাড়াই নিশ্চিত করা যায়।
5. আপ আলোর উৎস আটটি এলাকায় বিভাজিত স্বাধীন নিয়ন্ত্রণ আলো সিস্টেম ব্যবহার করে, এবং আলো-নিঃসরণকারী উপাদান কম-অ্যাটেন্যুয়েশন LED ব্যবহার করে কাজের জীবন প্রসারিত করে।
6. মাল্টি-ফাংশন পরিমাপ সফ্টওয়্যার, পরিমাপের ফলাফল ডিএক্সএফ, ওয়ার্ড, এক্সেল, পিডিএফ এবং অন্যান্য ফর্ম্যাটে আউটপুট হতে পারে।
F3 উচ্চ নির্ভুলতা বন্ধ লুপ অটো জুম লেন্স
উচ্চ নির্ভুলতা, উচ্চ রেজোলিউশনের রিং স্কেলের সাথে একত্রিত করুন যা Easson's F3 লেন্স দ্বারা তৈরি এবং ডিজাইন করা হয়েছে, সম্পূর্ণ ক্লোজড-লুপ পজিশন ফিডব্যাক, সমঅক্ষীয় আলো ফাংশন অন্তর্ভুক্ত, সামগ্রিক পরিমাপের পুনরাবৃত্তিযোগ্যতা উন্নত করতে গিয়ার ট্রান্সমিশন গ্যাপ দ্বারা সৃষ্ট একাধিক পুনরাবৃত্তি ত্রুটি দূর করা হয়েছে।
21 ভলিউমেট্রিক ক্ষতিপূরণের আদেশ
AR সিরিজের নেটওয়ার্ক কন্ট্রোল সিস্টেমের সাথে ব্যবহৃত Easson ভিশন মেজারমেন্ট মেশিন যা 21 অর্ডার ভলিউম্যাট্রিক ক্ষতিপূরণ সহ, আল্ট্রা হাই স্পিড লিনিয়ার এনকোডার রিডিং এবং বিল্ট-ইন EAD (পরম স্কেল ডিকোডার) সহ AR সিরিজ সিস্টেমকে AS-80 উচ্চ নির্ভুলতা পরম স্কেল ব্যবহার করার অনুমতি দেয়, উচ্চ নির্ভুলতা এবং উচ্চ রেজোলিউশন পরিমাপ প্রদান করে।
2D/3D Mঅত্যধিকপরিমাপ
Easson তিন সিরিজের দৃষ্টি পরিমাপ মেশিন 2D / 3D একাধিক পরিমাপের জন্য UK Renishaw উচ্চ-নির্ভুলতা স্পর্শ অনুসন্ধানের সাথে সহযোগিতা করতে পারে। প্রোবের 3D পরিমাপ ইমেজিং সিস্টেমের 2D পরিমাপের সাথে মিশ্রিত করা যেতে পারে। নিখুঁত এবং সহজ সংমিশ্রণে 2D / 3D পরিমাপের জন্য একই স্থানাঙ্ক সিস্টেম ব্যবহার করা হয়।
