পণ্যের ভূমিকা

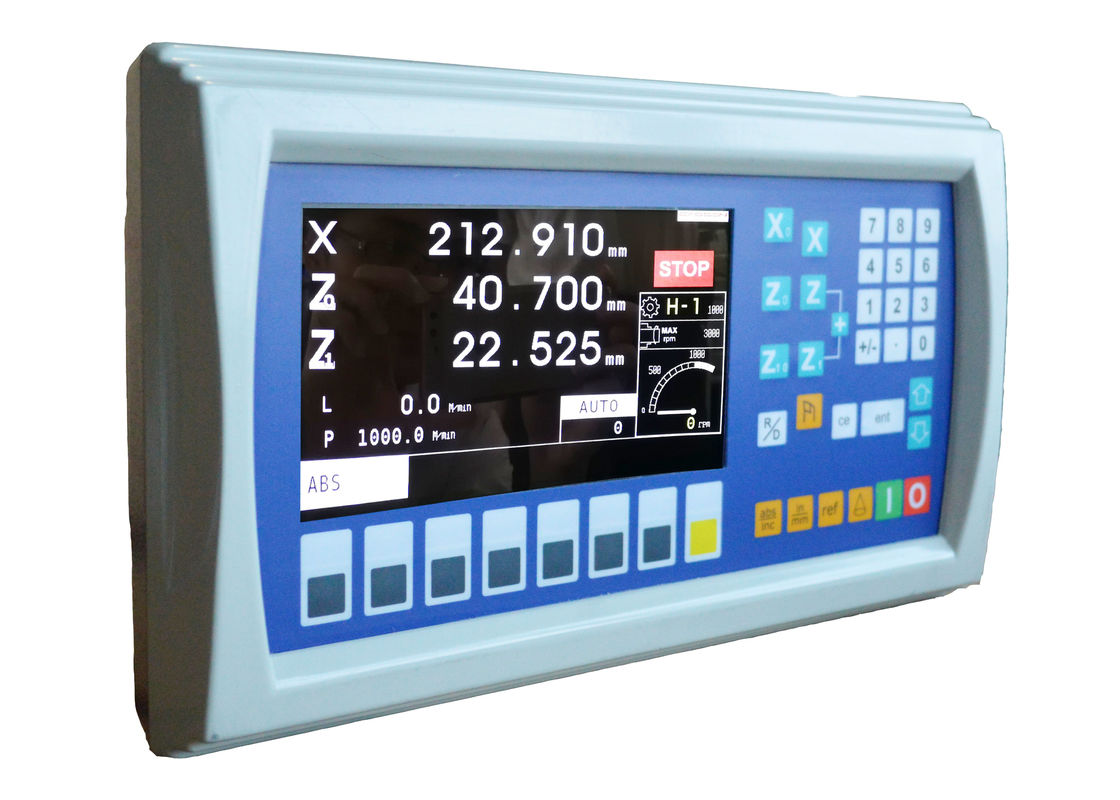

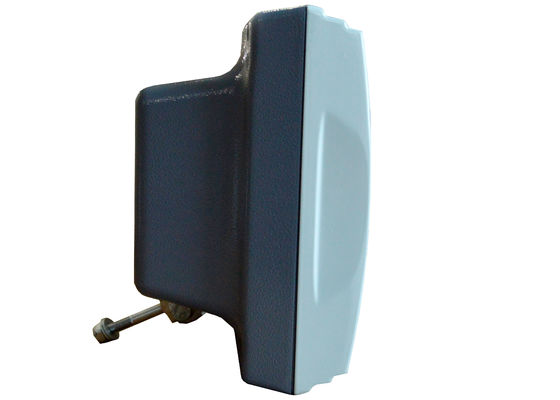

দ্যইয়েসন ইএস-১৪বি কনস্ট্যান্ট স্পিড টার্ন ডিজিটাল রিডাউট সিস্টেমএটি একটি পেশাদার এলসিডি ডিআরও যা বিশেষভাবে ডিজাইন করা হয়েছেসুনির্দিষ্ট টার্ন মেশিনিং অ্যাপ্লিকেশন.
ঐতিহ্যগত ডিজিটাল রিডাউটগুলির বিপরীতে যা শুধুমাত্র অক্ষের অবস্থান প্রদর্শন করে, ES-14B সমন্বিতস্পিন্ডল স্পিড কন্ট্রোল, রৈখিক পৃষ্ঠ কাটা গতি পর্যবেক্ষণ এবং এনকোডার ফিডব্যাক, যা অপারেটরকে টার্নিং অপারেশন চলাকালীন সর্বোত্তম মেশিনিং শর্ত বজায় রাখতে দেয়।
সিস্টেম সমর্থন করেধ্রুব পৃষ্ঠ গতি নিয়ন্ত্রণ (CSS), যা মেশিনিংয়ের সময় স্পিন্ডল স্পিডকে স্বয়ংক্রিয়ভাবে ওয়ার্কপিসের ব্যাসার্ধ অনুযায়ী সামঞ্জস্য করতে সক্ষম করে। এটি নিশ্চিত করে যে কাটা গতি ধ্রুবক থাকে,পৃষ্ঠের সমাপ্তির গুণমান এবং সরঞ্জামের জীবন উন্নত করা.
ES-14B DRO একটিস্পিন্ডল ইনভার্টার থেকে 0-10V নিয়ন্ত্রণ সংকেত, উভয় জন্য স্পিন্ডল ঘূর্ণন গতি সরাসরি নিয়ন্ত্রণ করার অনুমতি দেয়স্বয়ংক্রিয় এবং ম্যানুয়াল নিয়ন্ত্রণ মোড.
তার বুদ্ধিমান টার্ন-নির্দিষ্ট ফাংশন যেমনZ- অক্ষ যোগ, টুল অফসেট মেমরি, এবং ব্যাসার্ধ/দিয়ালাঙ্ক প্রদর্শন সুইচিং, ES-14B উল্লেখযোগ্যভাবে যন্ত্রপাতি দক্ষতা উন্নত এবং অপারেটর ত্রুটি হ্রাস।
শিল্প পরিবেশের জন্য ডিজাইন করা, ডিআরও সিস্টেম আন্তর্জাতিক মানদণ্ড মেনে চলেইএমসি মান, যন্ত্রপাতি কর্মশালায় নির্ভরযোগ্য অপারেশন নিশ্চিত করে।
মূল বৈশিষ্ট্য
ধ্রুবক পৃষ্ঠ গতি নিয়ন্ত্রণ (সিএসএস)
ES-14B ডিজিটাল রিডিং সিস্টেম স্বয়ংক্রিয়ভাবে বর্তমান এক্স-অক্ষের ব্যাসার্ধের উপর ভিত্তি করে স্পিন্ডল গতি সামঞ্জস্য করে যাতে টার্নিং অপারেশন চলাকালীন একটি ধ্রুবক কাটিয়া গতি বজায় রাখা যায়।
এই বৈশিষ্ট্য উন্নতঃ
-
যন্ত্রপাতি দক্ষতা
-
কাটা স্থিতিশীলতা
-
সরঞ্জামের জীবনকাল
-
পৃষ্ঠের সমাপ্তির গুণমান

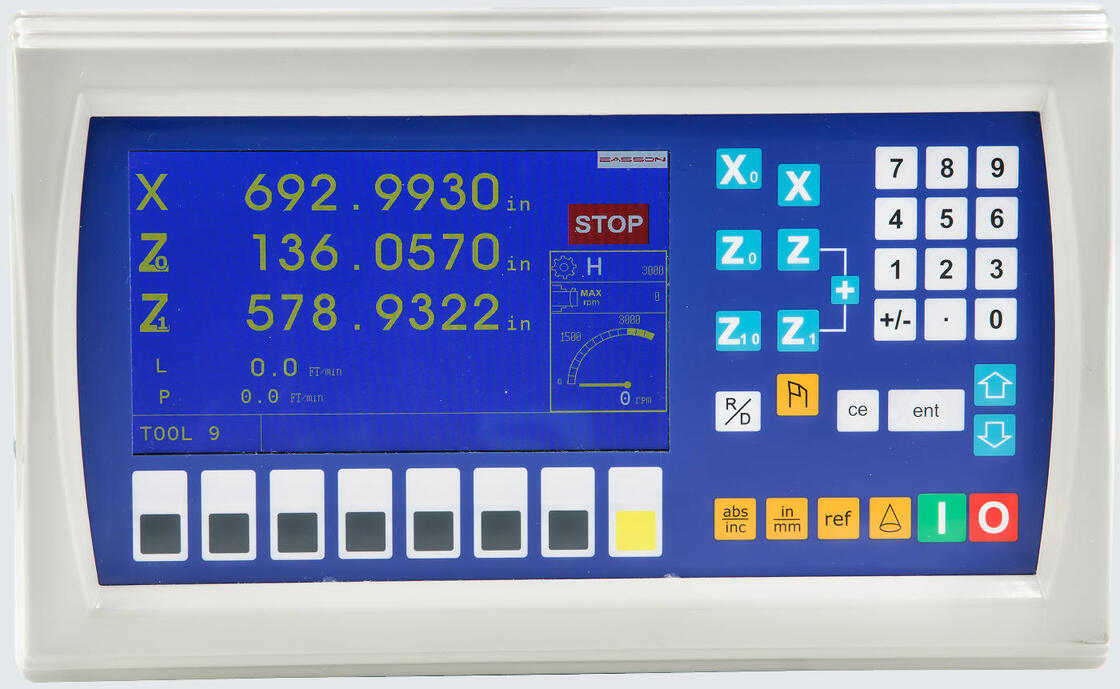

প্রধান ফাংশন কী এবং বোতাম
স্বয়ংক্রিয় এবং ম্যানুয়াল RPM নিয়ন্ত্রণ
ডিআরও দুটি স্পিন্ডল কন্ট্রোল মোড সরবরাহ করেঃ
অটো আরপিএম মোড
স্পিন্ডল গতি স্বয়ংক্রিয়ভাবে পূর্বনির্ধারিত অনুযায়ী নিয়ন্ত্রিত হয়রৈখিক পৃষ্ঠ কাটার গতি.
ম্যানুয়াল RPM মোড
স্পিন্ডল স্পিড ডিআরও এর স্পিড সামঞ্জস্যের বোতাম ব্যবহার করে নিয়ন্ত্রিত হয়।
এই নমনীয় নিয়ন্ত্রণ ব্যবস্থাটি অপারেটরদের মেশিনিং টাস্কের উপর নির্ভর করে সবচেয়ে উপযুক্ত অপারেটিং মোড নির্বাচন করতে দেয়।
০১০ ভোল্ট স্পিন্ডল ইনভার্টার নিয়ন্ত্রণ
ES-14B একটি0-10V অ্যানালগ নিয়ন্ত্রণ সংকেতসরাসরি স্পিন্ডল ইনভার্টারকে, স্পিন্ডল স্পিডের সঠিক ইলেকট্রনিক কন্ট্রোল সক্ষম করে।
এটি আধুনিক টার্ন ড্রাইভ সিস্টেমের সাথে নির্বিঘ্নে সংহত করার অনুমতি দেয়।
রৈখিক পৃষ্ঠ কাটার গতি প্রদর্শন
ডিআরও সরাসরি প্রদর্শন করেরৈখিক কাটার গতি (মি/মিনিট)মেশিনের সময়, অপারেটরদের রিয়েল টাইমে কাটার অবস্থা পর্যবেক্ষণ করতে সক্ষম করে।
Z এবং Z1 অক্ষ সমষ্টি ফাংশন
দুটি লম্বা স্কেল দিয়ে সজ্জিত বড় টার্নগুলির জন্য, ES-14B সমর্থন করেঅক্ষ সংযোজন, যা Z এবং Z1 অক্ষের রিডিংগুলিকে একত্রিত করতে এবং একক মান হিসাবে প্রদর্শিত হতে দেয়।
এটি সরঞ্জাম অবস্থান সঠিকতা উন্নত করে।
অ্যাপ্লিকেশন
ES-14B কনস্ট্যান্ট স্পিড DRO সিস্টেম ব্যাপকভাবে ব্যবহৃত হয়ঃ
-
সুনির্দিষ্ট টার্ন মেশিনিং
-
ধাতু কাটার কর্মশালা
-
ছাঁচনির্মাণ
-
অটোমোবাইল উপাদান যন্ত্রপাতি
-
এয়ারস্পেস কম্পোনেন্ট টার্নিং
-
সাধারণ যান্ত্রিক উৎপাদন
টেকনিক্যাল স্পেসিফিকেশন
| মডেল নম্বর |
ES14B সি এস |
| অক্ষ সংখ্যা |
চারটি অক্ষ |
| অক্ষ প্রদর্শন |
১ মাইক্রোমিটার, ৫ মাইক্রোমিটার |
| সিগন্যাল ইনপুট |
A / B বর্গক্ষেত্র সংকেত |
| পাওয়ার সাপ্লাই |
১১০ ভোল্টেজ - ২২০ ভোল্টেজ |
| ওজন (কেজি) |
2.5 |
|
সর্বাধিক ইনপুট
|
২ এমবি হার্জ |
| অপারেটিং তাপমাত্রা |
0°C - 45°C |
| সংরক্ষণের তাপমাত্রা |
-40°C - 55°C |
| আপেক্ষিক আর্দ্রতা |
≤ ৯৫% |
| ইনপুট |
২ বা ৩টি লিনিয়ার এনকোডার |
| ইএমসি স্ট্যান্ডার্ড |
IEC61000-4-2 / GB / T 17799-2
IEC61000-4-4 / GB / T 17799-4
IEC61000-4-5 / GB / T 17799-5
|
ইএমসি পরীক্ষার সরঞ্জাম
ইজসন ডিআরও-র সকল পণ্য ইএমসি স্ট্যান্ডার্ড স্পেসিফিকেশন পাস করতে পারে তা নিশ্চিত করার জন্য, আমাদের কাছে ইএমসি টেস্ট ইএসডি ইমিউনিটি টেস্টারের সম্পূর্ণ সেট রয়েছে।
বয়স পরীক্ষা
বয়সের পরীক্ষা প্রক্রিয়া, নকশা, উপাদান এবং অন্যান্য দিকগুলির পণ্যগুলি ত্রুটিযুক্ত কিনা তা যাচাই করতে পারে।আমরা এই পরীক্ষা ব্যবহার করতে পারেন পণ্যের গুণমান এবং সেবা জীবন উন্নত করার জন্য পণ্য নকশা দ্রুত সংশোধন.
ডিজিটাল রিডিং সিস্টেম
ES-14B-এর মৌলিক পরামিতি নিম্নরূপ রয়েছেঃ
| মস্তিষ্ককে সুস্থ রাখার উপায়, ২/২) |
| প্রতিটি অক্ষের জন্য ব্যাসার্ধ / ব্যাসার্ধ |
| মেট্রিক / ইঞ্চি প্রদর্শন (মিমি / ইঞ্চি) |
| নিখুঁত / বর্ধিত (ABS / INC) |
| পাওয়ার অফ মেমরি (30 সাবডাটাম) |
| 199 সাবডাটাম |
| রেফারেন্স মেমরি (REF) |
ES14B সিএস সিগন্যাল কন্ট্রোল পোর্ট (DB9) পিন সংজ্ঞা
| পিন নং। |
সিগন্যালের নাম |
বর্ণনা / নোট |
| পিন ১ |
১০ ভোল্ট ইনভার্টার |
ইনভার্টার সিগন্যাল (+10V) |
| পিন ২ |
০ ভোল্ট ইনভার্টার |
ইনভার্টার সিগন্যাল (0V / GND) |
| পিন ৩ |
🙏 |
ব্যবহার করা হয় না / সংরক্ষিত |
| পিন ৪ |
🙏 |
ব্যবহার করা হয় না / সংরক্ষিত |
| পিন ৫ |
🙏 |
ব্যবহার করা হয় না / সংরক্ষিত |
| পিন ৬ |
5V (RPM সুইচ সেন্সর) |
RPM সুইচ সেন্সরের জন্য +5V সরবরাহ |
| পিন ৭ |
হল সেন্সর |
হল সেন্সর সিগন্যাল ইনপুট |
| পিন ৮ |
উচ্চ / নিম্ন গিয়ার সংকেত |
উচ্চ/নিম্ন গিয়ার নিয়ন্ত্রণ সংকেত |
| পিন ৯ |
0V (সম্মিলিত ভিত্তি) |
RPM সুইচ সেন্সর এবং 0V H/L এর জন্য গ্রাউন্ড(দুইটি সিগন্যাল ক্যাবল) |
মন্তব্য / ওয়্যারিং নোট
-
ইনভার্টার সংযোগঃপিন1এবং পিন2
-
উচ্চ/নিম্ন গিয়ার সংযোগঃপিন8এবং পিন9
-
RPM সুইচ সেন্সর সংযোগঃপিন6পিন7পিন9
-
ইসন সিএস ডিআরও একটি 5 ভোল্ট স্বাভাবিকভাবে খোলা টাইপ পিএনপি সেন্সর সমর্থন করে।
